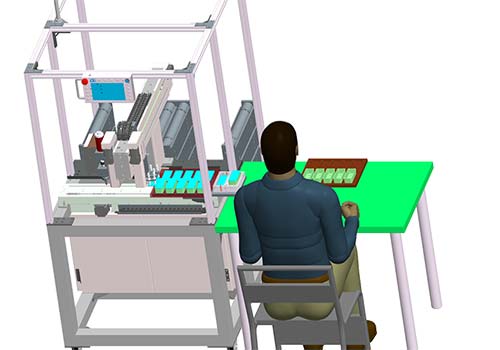

舵机组装人机协作自动化生产线

舵机组装人机协作自动化生产线此流水线为利奥智造有限公司所研发的软硬件一体化的整体解决方案。是为舵机组装研发的全自动流水线设备,该线全线长15米,自动化单元13台;整条流水线的生产只需2-3人,同等产能件下可...

LEO利奥舵机组装线人机协作自动化生产线人机协作自动化生产线

舵机组装人机协作自动化生产线


技术参数
设备型号LEO-1604-UBT定位精度±0.02mm
工位数量18整机重量1800Kg
控制系统运动控制器+触摸屏额定电压AC220
整机尺寸15100*1150*2140 额定功率20KW
工作环境温度:0-40℃;湿度:20%-90%无凝露工作节拍10.9s/pcs
设备架构产品特点
此单元由自动上料单元、程序烧录单元、PCB测试贴胶单元、自动装配涂胶单元、激光打标单元等组成。多层Tray盘上料,节省人力应用高精度机器人及伺服模组,效率高可兼容多种物料,通用性好。
设备功能行业应用
批量上料,自动装配,自动测试、自动打标、载具自动回转电脑数码周边、消费电子、电器等

此流水线为利奥智造有限公司所研发的软硬件一体化的整体解决方案。是为舵机组装研发的全自动流水线设备,该线全线长15米,自动化单元13台;整条流水线的生产只需2-3人,同等产能件下可节省人力20人。该流水线设备的主要功能为:自动上料、自动插件、自动焊锡、自动锁螺钉、自动激光打标、自动收料、载具自动回转等。该流水线集成结构、电气、软件、网络四大大主要部分 以高度智能化中控集成系统实现全程一站式生产。此流水线实现了生产的高度智能自动化,对接MES上位管理系统具有实时跟踪、过程反馈、数据采集及人机交互等功能,能有效满足企业高效生产和品质需求。

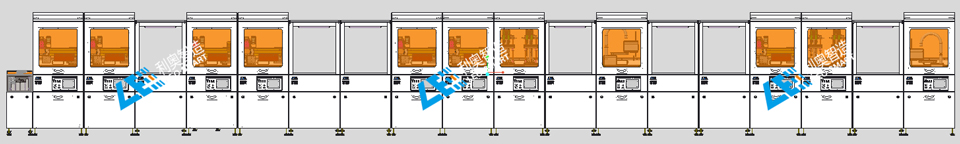

组装流水线展示简图(如下)

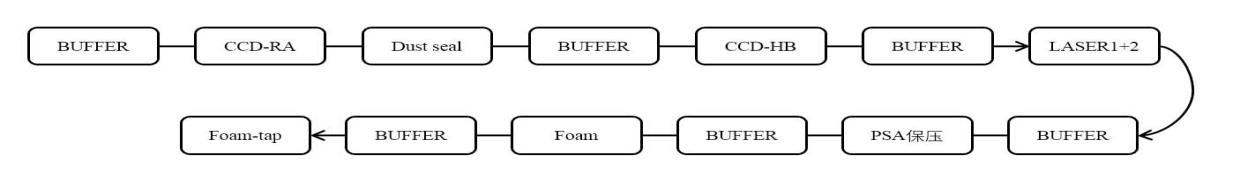

全制程主要包括三大部分:

    1、传送部分:整个生产线的传送全部为流水线式自动传递、载具自动回转。

        2、组装部分:整个组装制程中完全采用机器人和线性模组机械手臂的去处理,辅助以高精度视觉系统进行定位及智能化的中控系统进行运算处理;协调高效完成各项组装任务。
